Podłączanie opraw schodowych Skoff

Podłączanie opraw schodowych Skoff – kompletny przewodnik

Oświetlenie schodów z oprawami Skoff to jeden z najczęściej wybieranych sposobów na bezpieczne i efektowne doświetlenie korytarzy, klatek schodowych czy domowych przejść nocnych. Szczególnie popularne są modele LED oraz LED z wbudowanym czujnikiem ruchu PIR, dostępne zarówno w wersji 10 V (z zasilaczem) jak i 230 V (bez zasilacza).
W tym poradniku wyjaśniamy różnice pomiędzy instalacją podstawową, instalacją z PIR oraz przedstawiamy schematy połączeń krok po kroku.

PIR vs zwykła oprawa LED – jak działa czujnik ruchu Skoff?

Skoff oferuje dwa typy czujek:

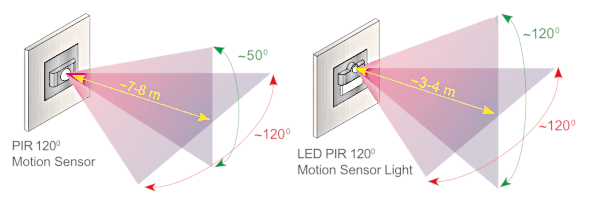

• PIR 120° Motion Sensor (zasięg ~7–8 m): reaguje na ruch i włącza wszystkie połączone oprawy.

• LED PIR 120° Motion Sensor Light (zasięg ~3–4 m): oprawa z własnym czujnikiem – świeci tylko ta, która wykryje ruch.

    Kluczowa różnica
– PIR osobny = centralne sterowanie grupą opraw.
– PIR w oprawie = lokalna aktywacja tylko tej lampki.

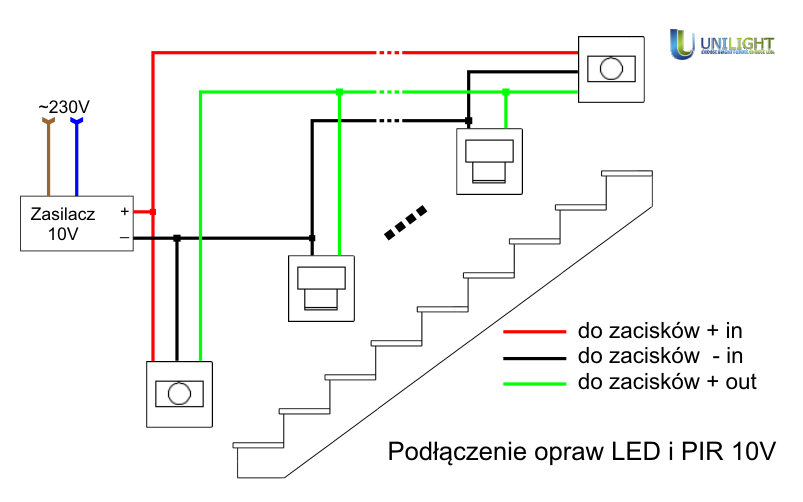

1. Wariant z dwoma sensorami (tylko PIR).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

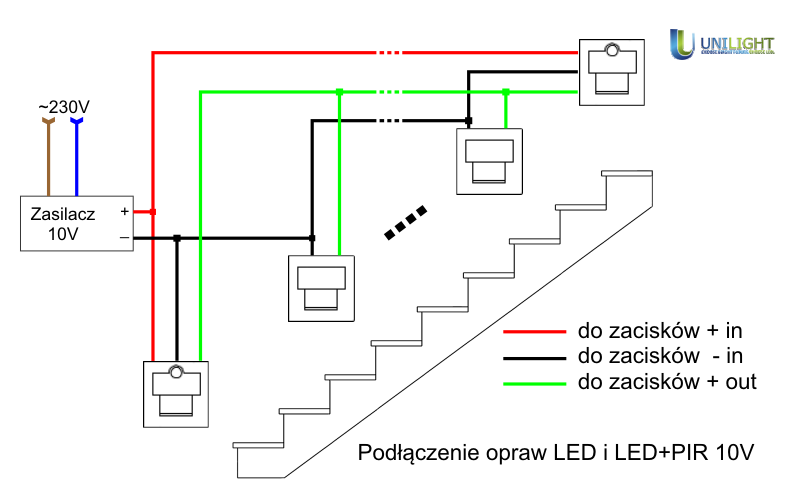

 2. Wariant z dwoma sensorami (PIR + LED).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

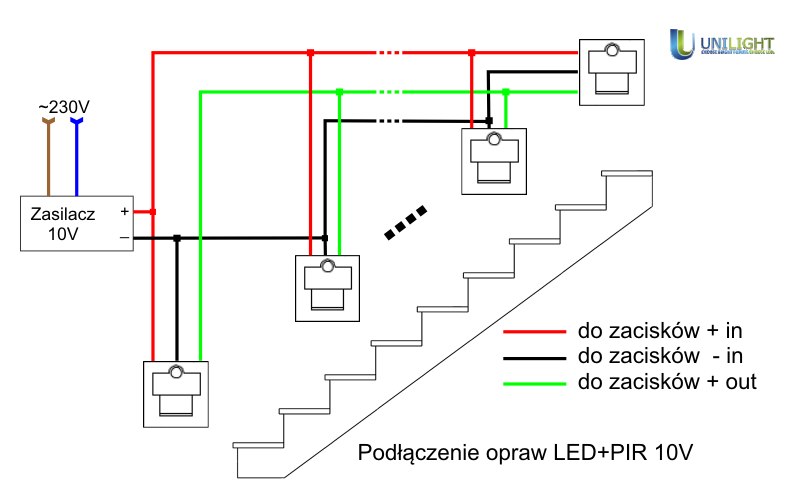

3. Wariant z wieloma sensorami (PIR + LED).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

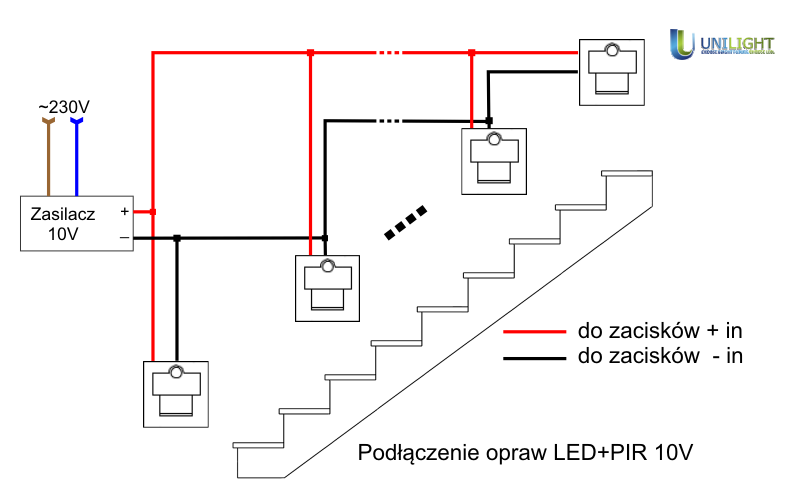

4. Wariant z wieloma sensorami (PIR + LED).

Wykrycie ruchu przez sensor skutkuje włączeniem jednej oprawy.

A teraz czas na bardziej wymagające uwagi oprawy zasilane bezpośrednio z sieci 230V. Tę konfigurację tez przedstawimy w czterech wariantach.

 1. Wariant z dwoma sensorami 230V (tylko PIR).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

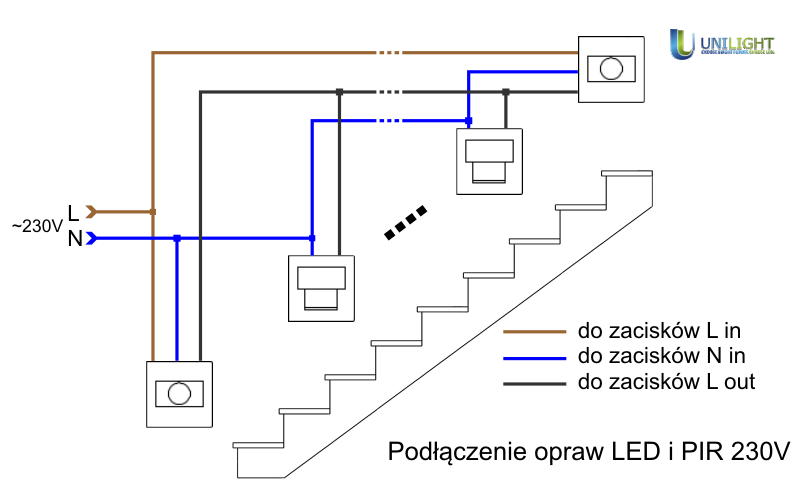

 2. Wariant z dwoma sensorami 230V (PIR + LED).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

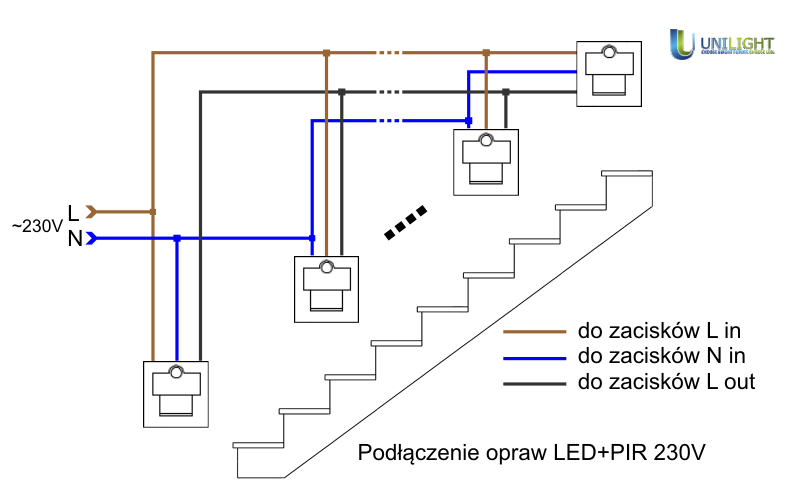

3. Wariant z wieloma sensorami 230V (PIR + LED).

Wykrycie ruchu przez sensory skutkuje włączeniem całości.

4. Wariant z wieloma sensorami 230V (PIR + LED).

Wykrycie ruchu przez sensor skutkuje włączeniem jednej oprawy.

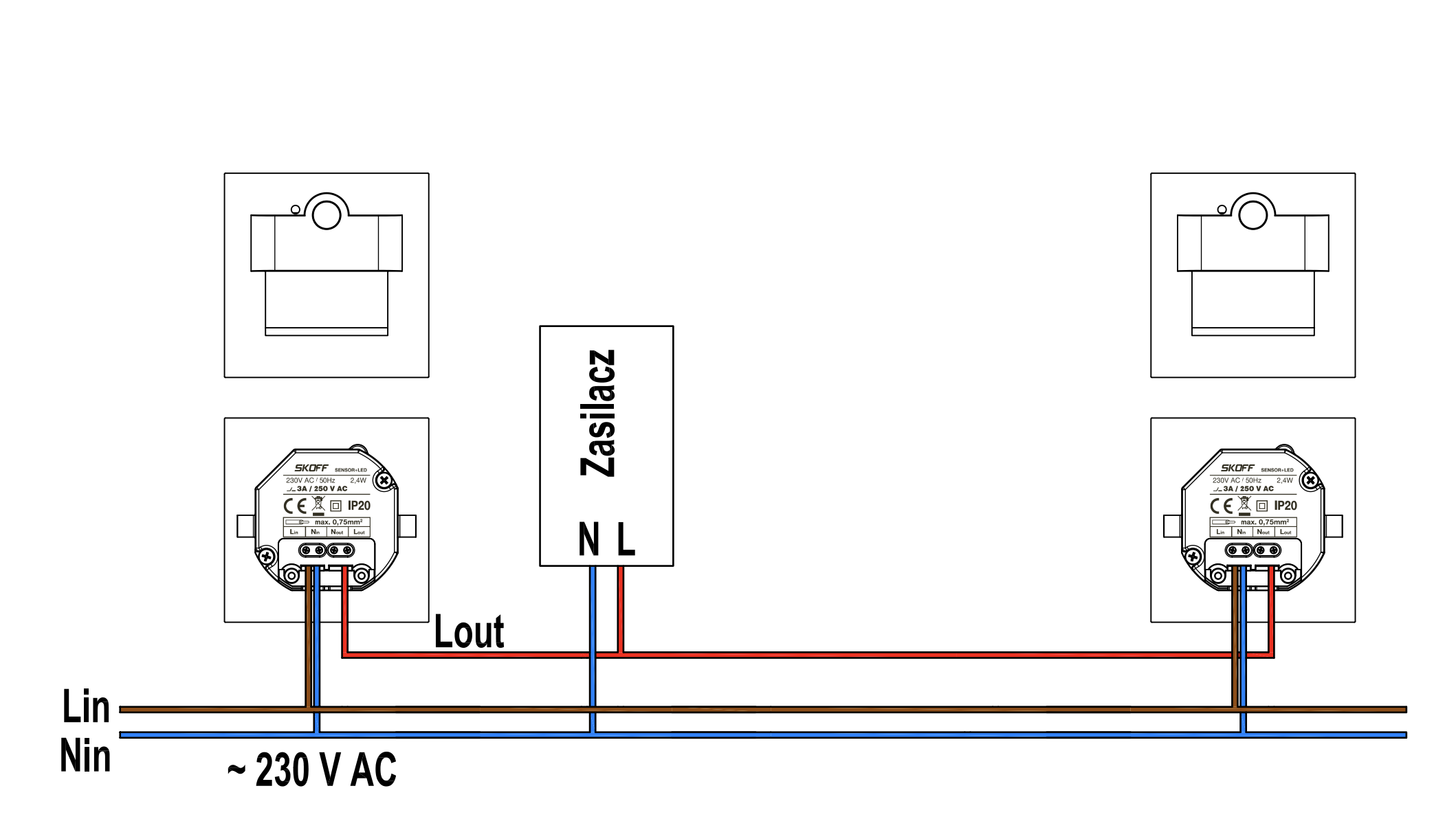

           ( czasami )Zmiana podlaczenie :Powinno to działać wg schematu

• Zmiana Podłączenie PIR:Działa natomiast przy zamianie przewodów na zasilaczu-Należy więc odwrócić przewody dochodzące do zasilacza LED (te od zasilania 230V)

Najczęstsze pytania (FAQ)

Czy mogę mieszać oprawy LED i LED+PIR?
Tak. W systemie 10 V należy je podpiąć szeregowo zgodnie ze schematem +OUT.
W systemie 230 V PIR musi być pierwszą oprawą w linii.

Jakie przewody stosować?
Do 10 V – najlepiej YDY 2×1 mm lub przewody niskonapięciowe.
Do 230 V – instalacyjne 3×1,5 mm (jeśli wymagane PE).

Czy można podłączyć dwa PIR-y (góra/dół schodów)?
Tak, trzeba je połączyć równolegle na wejściu +OUT (10 V) lub L OUT (230 V).

Bezpieczeństwo i montaż

• Montaż w tynku lub puszkach Ø60

• Wersja 230 V – prace powinien wykonać elektryk z uprawnieniami SEP

• Zachować polaryzację (szczególnie w 10 V)
